CAD製図基準アシストT2オプション

国土交通省や農林水産省が取り組む電子納品を強力にアシストします。

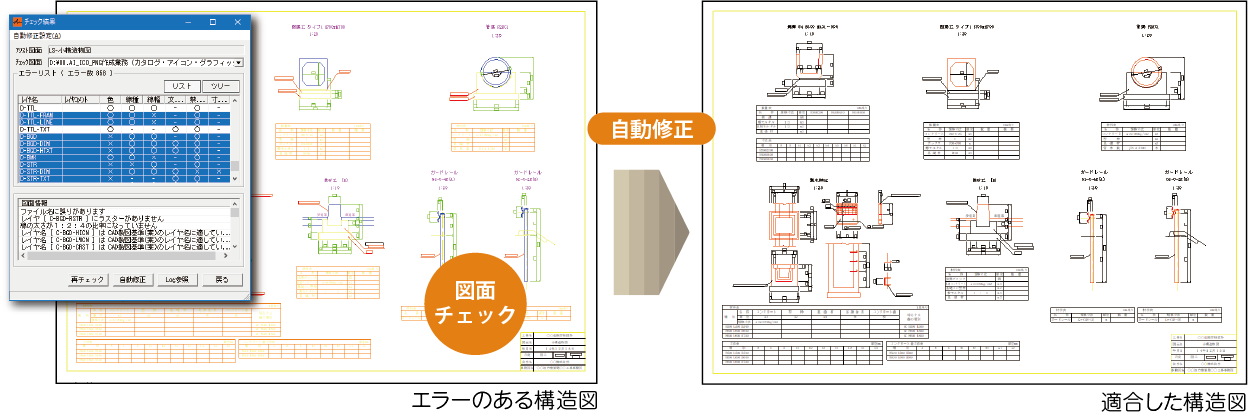

図面チェック／自動修正

CAD 製図基準に適合しているか図面をチェックします。エラーがある場合は自動修正ができます。

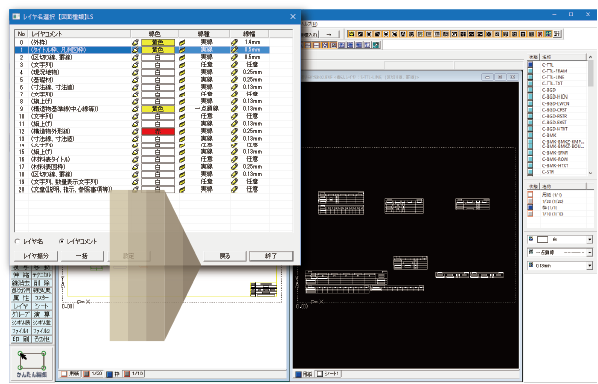

レイヤ振り分け

既存図面をCAD製図基電子納品用のファイル名に一括変更できます。
準に沿ったレイヤに振り分けることができます。

ファイル名コンバート

電子納品用のファイル名に一括変更できます。

テンプレート編集

図面チェックやレイヤ振り分けに利用するアシスト図面の編集ができます。

対応工種

国土交通省: 機械設備工事編; 港湾局; 測量成果
農林水産省: 機械設備工事編
日本下水道事業団
NEXCO

完成平面図作成支援オプション

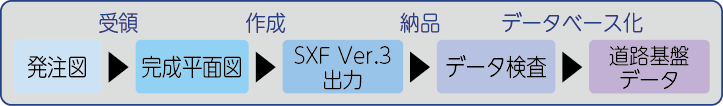

国土交通省策定「道路工事完成図等作成要領」に基づいた完成平面図業務をサポートします。座標設定から各種データのチェックまでの一連の作業を実施できます。

折れ線結合

連続した線分を1 つの折れ線に結合できます。

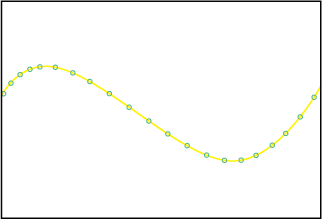

曲線分解

楕円弧、スプライン、クロソイド曲線などを折線に分解できます。

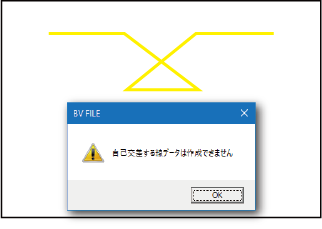

自己交差チェック

自己交差する折れ線に対して、エラーを表示できます。

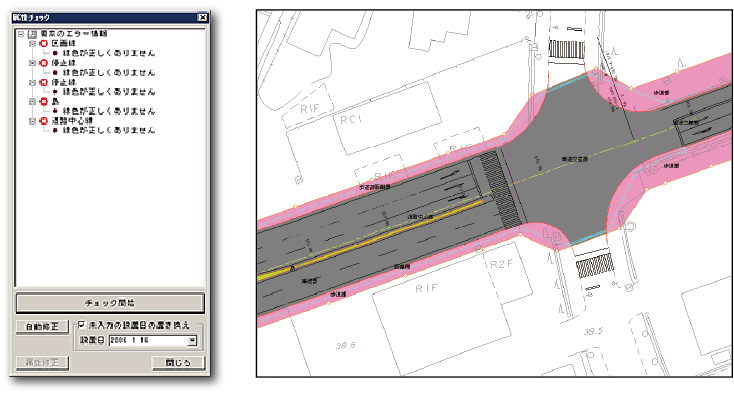

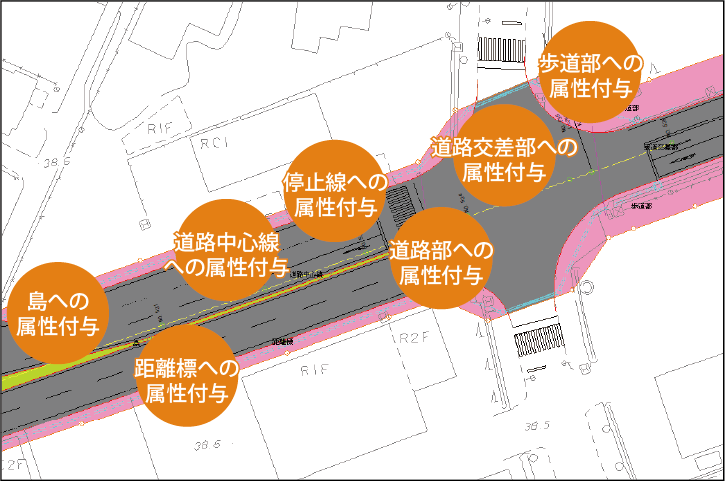

属性チェック

正しく属性が付加されているかチェックします。また、エラーについては自動修正ができます。

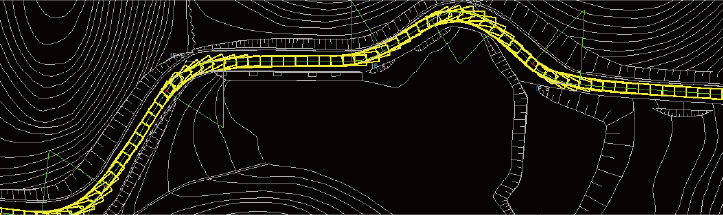

車両走行軌跡図作成オプション

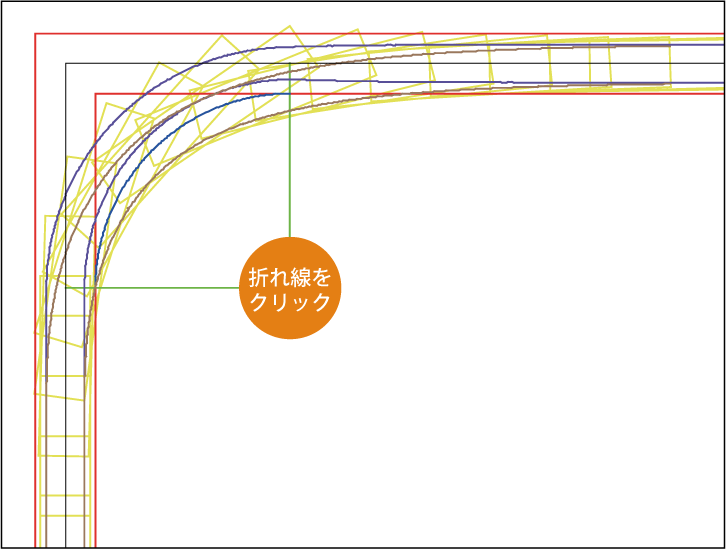

自動車技術会発行「JASO 自動車規格 (JASO Z006-92)」に準拠した車両走行軌跡図を作成できます。図面上に設定されたルートを選択するだけで、車両走行軌跡図を自動作成できます。

APS-K-Win-連携

エムティシー社製「車両走行軌跡作図システム APS-K」とデータ交換ができます。

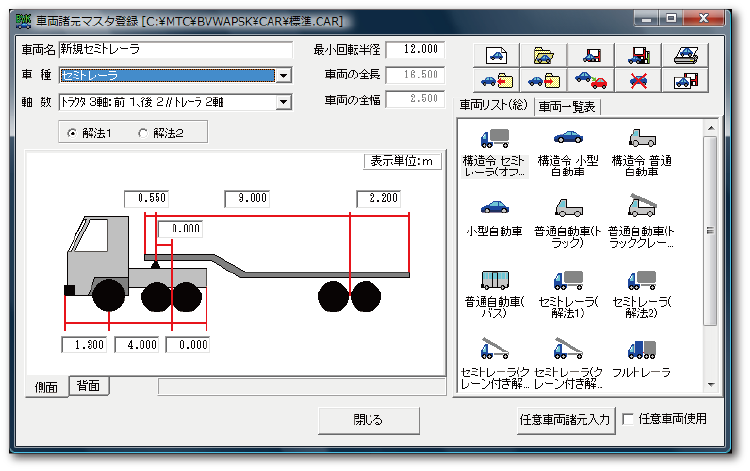

車両諸元マスタ

構造令に準拠した普通自動車、セミトレーラ、ポールトレーラなどを予め登録しています。

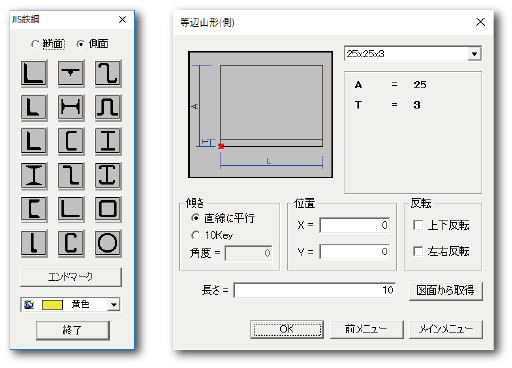

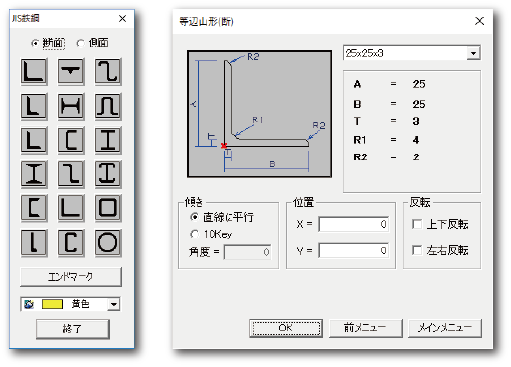

JIS鉄鋼オプション

JIS規格に準拠した各種鋼材を選択して、断面図、側面図を作図できます。

断面図

側面図

鉄骨オプション

鉄鋼業における梁伏図、軸組図をはじめ、各種鉄骨の寸法を入力して、柱、接合部、ブレースを作図できます。

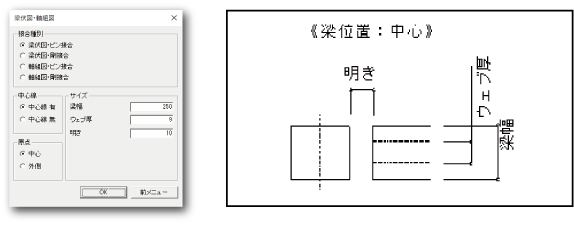

梁伏図、ピン接合

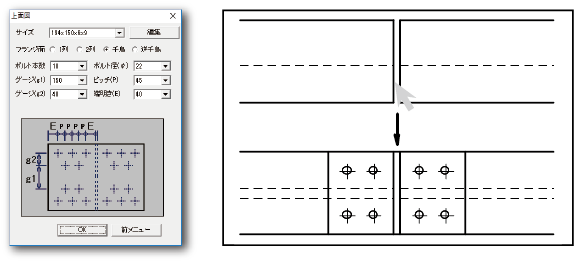

接合部（上面図）

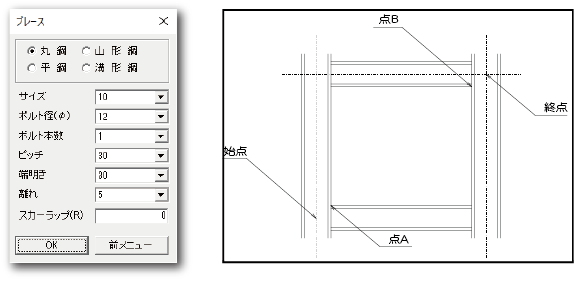

ブレース

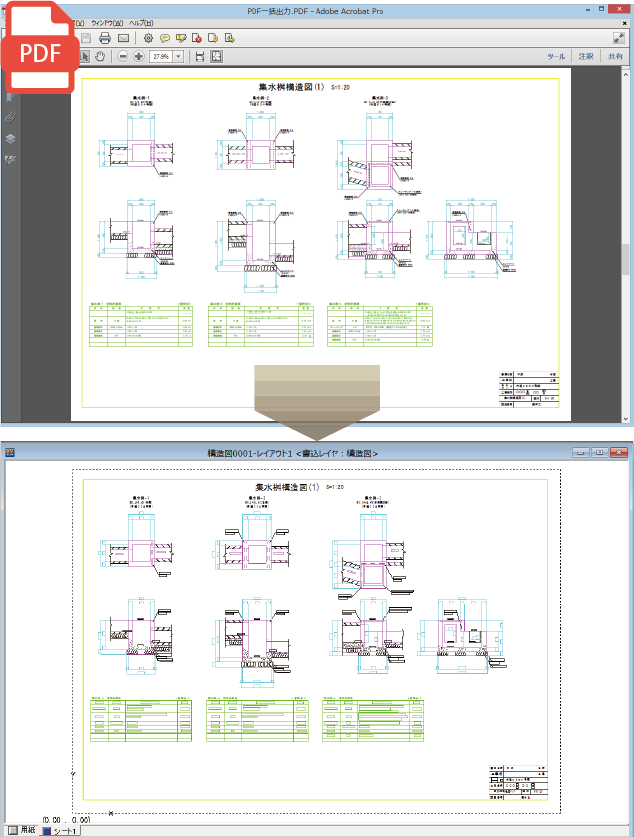

PDF入力オプション

CADソフトなどで出力したPDF図面（ベクターPDF）をレイヤ情報を維持してCADデータに変換して読込むことができます。

PDF出力オプション

フォルダー内のDWG、SXFなどのCADデータをファイル選択から一括でPDFデータに出力できます。
変換時、カラー／モノクロを一括で変更して出力できます。

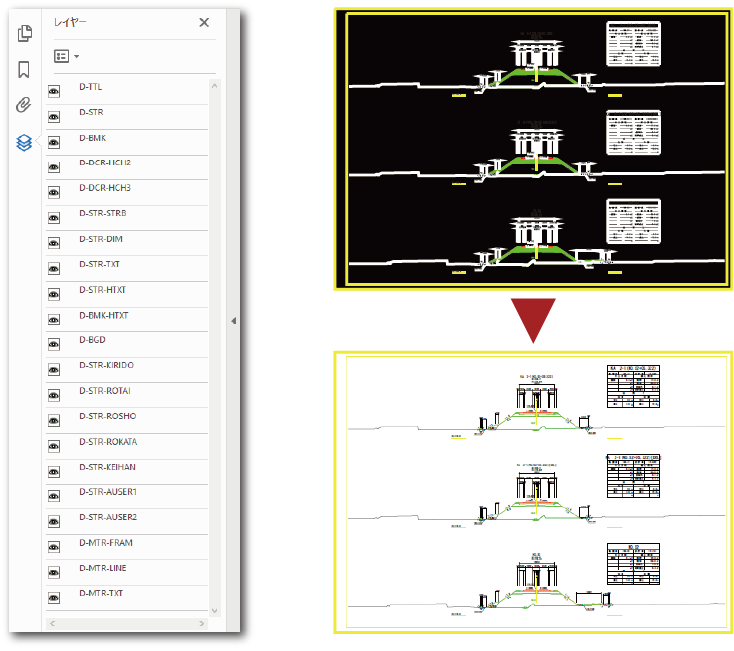

レイヤ分けされたCADデータをPDFデータへ出力する事でレイヤ付PDFデータを作成できます。レイヤ分けされたPDFデータはAcrobat Readerで閲覧時にレイヤのON、OFFの切り替えができます。
