Bigvan al-Nil 2012
Bigvan al-Nil 2012は、
CADデータ交換で利用されるデータ形式のほとんどに対応し、電子納品データを簡単に作成する事が可能です。
「Bigvan al-Nil(以下 al-Nil)」は、CAD図面をCAD製図基準(案)(以下基準案)に則した電子納品図面に自動変換させる新しいタイプのソフト”SXF Hyper Converter”です。
al-NilはCADデータの内容から設計工種や図面種別の判別し、レイヤ振り分け、図面チェック及び修正までの一連の作業を自動で行います。
従来、基準案に則したデータへ修正することは手作業で行う部分が多く、設計者に多くの負担をかけてきました。al-Nilを利用すれば、この負担を大幅に軽減することが可能です。
Bigvan al-Nil 2012 体験版ダウンロードはこちら
Bigvan al-Nil 2012 製品説明
[ 動作環境 ] [ Bigvan al-Nil 2012製品カタログ(PDF) ]
SXFハイパーコンバーター「Bigvan al-Nil」の特長
- 既存画面の工種と図面種類の自動判別
- 自動レイヤ振り分け
- CAD製図基準(案)図面チェック&自動修正機能。
- 自動更新機能
- ネットワーク対応
本体機能
- DWGの互換性向上
- RGBカラーの入出力に対応
- ユーザー矢印を認識してSXFで定義された矢印に変換が可能になりました
- 読み込み図面自動指定モード
今までは、DWG/DXFを開くときに必ずビューポートまたはレイアウトを指定していましたが、この処理を省き、レイアウトが存在する場合は全てのレイアウトを、レイアウトが存在しない場合はビューポートの全範囲を自動的に読み込むモードを搭載しました。
- CAD製図基準チェック
チェック結果で図枠の余白エラーを自動修正可能になりました。 従来のチェック機能に加えてSXF表示機能および確認機能要件書(案)(国土交通省)に対応した定形確認機能(16機能)、 問題箇所表示機能(9機能)、目視確認機能(8機能)に対応しました。
- TWAIN対応(※CADオプションが必要)
TWAIN機器から直接ラスタを取り込めます。
レイヤ振り分け機能

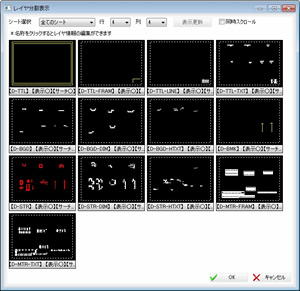

- 複数データの一括レイヤ振り分け機能(※CADオプションが必要)
複数の図面を一括してレイヤ振り分け→CAD製図基準チェック→自動修正→ファイル保存までを自動で行います。CAD製図基準に準拠したデータの作成時間が更に短縮されます。
- レイヤ追加機能
振り分けを行うレイヤを任意に追加できるようになりました。
- 横断図認識精度向上
横断図の現況線と計画線の認識精度を向上しました。
オプション機能
CADオプション
このオプションを導入すると、al-Nilに図面編集機能が装備されます。 これによりal-Nil上で図形の編集・作図が可能となります。
例えば、DWG図面をal-Nilに読み込んだ後、図面の編集(線の追加・削除、文字の追加・修正等)をする場合に必要になります。 al-Nil上で編集することで、SXF図面の状態で編集が可能となり、納品図面完成までの時間を短縮することができます。
- 図面の作成、編集に必要なコマンドを搭載
- オフィスライクなメニュー構成
- DWGのデータ構造も保持可能
- TWAINによる画像データの取り込み対応
- マウス両ボタンによるJW_CADライクなズーム対応
- 縦横異尺、測量座標系対応
- 発注者向け機能(朱書き・工区割り・旗上げ等)
- クロソイド曲線作成機能
- BV CADライクな右クリックのスナップ対応
- 印刷ペン設定により、多彩な印刷に対応
-
表認識機能

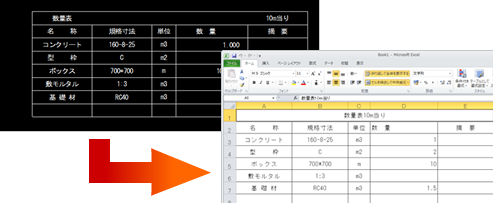

図面内にある材料表などの部分を表データとして認識し、エクセルなどへ出力可能なデータに変更可能です。
↑図面上の要素を表として認識して、エクセルへと受け渡しが可能
完成平面図作成支援オプション
- 完成縦断図機能の追加
- 完成縦断図を作成ことが可能。完成平面図の測点から各入力項目を取得することが可能
- 完成平面図に測点の属性を入力する時に縦断図から測点名、追加距離、高さ、左右勾配を抽出が可能。煩わしい測点ごとの入力を軽減します。
- 完成平面図と縦断図の整合性チェック機能追加
土木オプション
- DMデータ読込み対応
DM、拡張DM、JSP-SIMA DMのデータ読込みが可能になりました。 - 出来型管理図の作成
発注図の寸法に出来形寸法を追記するコマンドを追加しました。 - 路面標示コマンドの追加
道路の路面の記号(制限速度、横断歩道、ゼブラゾーンなど)を作成するコマンドを追加しました。 -
ジオタグ(GPS位置情報)の対応
ジオタグ(GPS位置情報)付き写真に対応。タグの緯度経度情報をもとに図面に自動的に配置することができます。

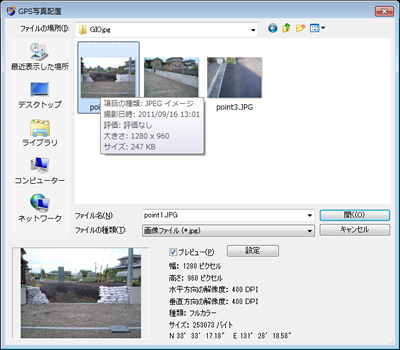

↑画像選択にてタグ情報を確認できます。

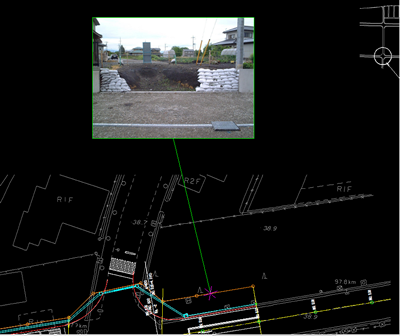

↑タグ情報から自動的に図面上に配置できます。
PDF入力オプション (※CADオプション必要)
PDF出力してある図面をCAD図面として取込み編集が可能になります。
- CAD図面がPDFデータしか残っていない
- PDFデータから計測したい
- PDFデータから完成図を作成しSXF出力したい
- PDFデータから面積を計測したい
- PDFのカタログデータから部品を図面に使いたい
などはPDF図面があればCADデータとして取り込むことが可能になります。
(※紙をスキャナで取り込んだPDFなどのイメージPDFはイメージデータとして取り込みます)
ラスターオプション (※CADオプション必要)
ラスターデータをベクターに変換することなく、ラスターのまま編集するコマンドを追加しました。
- ラスター線の削除、ラスター線の線幅を変更可能になりました。
編集・表示・作図・その他機能
- BV CADの操作性を追求
- 右クリックのスナップ対応でBV CADの操作性を継承しました。(※CADオプション必須)
- 印刷設定にBV CADライクの印刷ペン設定を追加しました。
- スナップの一括設定
スナップを一括して設定が可能になりました。 - 責任主体変更(※CADオプション必要)
ファイル読込み後、変更があったレイヤのみ簡単に責任主体を変更できるようになりました。 - 旧バージョンからの環境移行機能
スタートメニューに環境移行ツールを追加。旧バージョンの設定やユーザーテンプレート、学習機能を移行可能です。
テンプレート
レイヤ振り分けに必要なテンプレートです(国土交通省道路設計は標準装備)。
テンプレートとは、基準なんに則したレイヤ名、線色、線種、線幅が設定してあるデータベースです。
Bigvan al-Nil 2012 商品構成
*表示価格は全て税込みです。
本体アプリケーション | |
---|---|
Bigvan al-Nil 2012/ WEB認証版 | ¥ 147,000 |
Bigvan al-Nil 2012/USBプロテクトタイプ | ¥ 210,000 |
保守 | ||
---|---|---|
年間保守 | Bigvan al-Nil 2012年間保守 | ¥ 31,500 |
完成平面図作成支援オプション 年間保守A (FAX・メールでの問い合わせ、最新版へのアップサービス) |
¥ 10,500 | |
完成平面図作成支援オプション 年間保守B (電話フルサポート、最新版へのアップサービス) |
¥ 63,000 | |
CADオプション年間保守 | ¥ 10,500 | |
ラスタオプション年間保守 | ¥ 31,500 | |
土木オプション年間保守 | ¥ 10,500 |
