[ファイル]-[外部入出力設定]-[SXF]で「SXF変換テーブル設定」の入力設定1から3で変更することが可能です。

BVF、BVFZ（BVF圧縮形式）、DXF、DWG、JWC、JWW、JWK、SFC、P21、SFZ、P2Z、線記号変形ファイル(DAT)ファイルが読込みが可能です。（BVFZはBV Ver.14以降）
DXF、DWG、JWC、JWWファイルの場合はダイレクトに読込む事も可能ですが、読込み時に設定をそのファイル内容(縮尺、サイズ等)を合わせておくことで、より互換率の良い図面ファイルが画面上に表示されます。

DXF、DWGファイル

[ファイル1]-[DXF設定]または、[ファイル]-[外部入出力設定]にて[DXF・DWG]を選択しますと「DXF・DWG変換テーブル設定」が表示されます。

JWC、JWWファイル

[ファイル1]-[JWC設定]または、[ファイル]-[外部入出力設定]にて[JWC・JWW]を選択しますと「JWC・JWW変換テーブル設定」が表示されます。
それぞれ、文字の高さ、線種が読込む前に設定できる為、修正時間の短縮が可能です。
設定後は、「CADのファイル」を[ファイル1]-[図面読込][ファイル1]-[DXF入力]、[ファイル1]-[JWC入力]、[ファイル1]-[SXF入力]にてファイルが画面上に表示されます。

JWK、線記号変形ファイル(DAT)

特に読込み時の設定はありません。
[データ]-[シンボル読込]、[データ]-[線記号変形読込]で該当ファイルを選択してください。

入出力とも以下の形式に対応しています。（BV Ver.8.5以降）

• AutoCAD2000形式
• AutoCAD2004形式
• AutoCAD2007形式
• AutoCAD2010形式
• AutoCAD2013形式
• AutoCAD2018形式

[ファイル]-[外部入出力設定]-[DXF・DWG]の「出力設定（AutoCAD方式）」タブで初期値の状態で出力すれば可能です。
特に、「シートをビューポートに変換する」のチェックをご確認ください。（BV Ver.9以降）

[ファイル]-[外部入出力設定]-[JWC・JWW]の変換テーブルの設定で、線種の設定をBV側に持ってきたい線種に設定していただくと、希望の線種で読込むことができます。

入出力ともJWC、JWW Ver.8.0に対応しています。（BV Ver.9.5以降）

[ファイル]-[外部入出力設定]-[JWC・JWW]の「JWW（JWC）入力設定」タブ「補助線を印刷しない線種とする」のチェックをOFFにして再度、読込み、印刷してください。
または、[ファイル]-[印刷]-[印刷設定]のその他の項目の「印刷しない線種」を「すべて印刷」に変更して印刷してださい。

印刷コマンドではなく、弊社のPDFオプションを使用することで可能です。（BV Ver.8.5以降）

[システム]-[システムファンクション2]-[一括変換]で「一括変換」ダイアログが表示されます。
[変換元ファイル]で変換を行いたい図面ファイルを選択し、変換先および変換先ファイル形式を選択する事で一括変換が可能です。
また変換できるファイル形式は、DXF、DWG、JWC、JWW、SFC、SFZ、P21、P2Z、BVF、BVFZ、TIFF、BVI、CG4、BMPが可能です。
（BV LTは除く、BV Ver.8.0以降）

[ファイル1]-[図面読込]または、[ファイル]-[開く]にて「BV Finder」ダイアログから各フォルダに保存されているファイルが参照できます。
この時、[表示]-[イメージアイコン]を選択する事により保存されている図面ファイルのイメージが表示されます。
イメージが表示されても内容が類似しているので解らないと言った場合は、該当ファイル上でマウスの右ボタンをクリックし「プロパティ」でクリックすると「プロパティ」ダイアログが表示されます。
このダイアログはマウスの左ボタンでドラッグしたまま右へ移動すると拡大する事ができ、詳細の確認が可能です。また、左に移動すると縮小します。

[印刷]-[印刷設定]の「カラー/モノクロ」の項目で「要素単位でカラーモノクロの設定をする」を選択し、各項目を｢カラー｣にします。
また、「白色図形を黒で印刷する」のチェックボックスをONにしてください。（BV Ver.10.0以降）

[印刷]-[印刷設定]の「その他」の項目の「印刷ペン設定」で「白→黒」に変更してください。

[印刷]-[印刷設定]の「その他」の項目で「点・線をシャープに表示する」のチェックボックスをONにすることで、線の端がスクエアーにカットされて出力します。
※ 出力を行うプリンタ、プロッタによって有効にならない場合があります。

[印刷]-[印刷設定]の「その他」の項目で「線幅・線種に倍率を反映」のチェックボックスをOFFにすることで、印刷した際に線幅表示が太くなります。

[印刷]-[範囲設定]を選択し、「傾き指定」のチェックボックスをONにして傾き位置を指示することで可能です。

SXF出力すると、回転情報が削除されます。
出力したSXFデータを読込み、印刷をお試しください。

プリンターの設定、プリンターのプロパティ、印刷設定、印刷範囲を確認して頂き、特に問題がない場合は、どういう設定でそれぞれの図面が印刷設定されているかを確認してください。
その図面毎に印刷設定が違う場合に何も印刷されないことが発生する可能性があります。
[システム設定]-[印刷・メニュー]タブの「印刷設定」の項目で「図面ごとの印刷設定を無効にする」のチェックボックスをONに設定していただくと、印刷できるようになります。

[文字]-[垂直]にて、書き出し方向を「上→下」に設定して作図します。また、[文字]-[設定]-[文字設定2]で「縦書き設定」のチェックボックスをONにすることで『（）』などの記号が正しい表示になります。文字設定2には他にも設定があります。

文字BOX表示

画面上で文字のある位置を四角で表します。サイズの大きいファイルでは表示にかかる時間が多少早くなります。この時画面を拡大しても文字は表示されません。四角のままになります。

文字原点表示

文字入力時に設定した文字の原点を画面上×で表示させる。

TrueType表示

文字入力時に設定した文字のフォントを画面上にそのまま表示させるかベクターフォントで表示させるか選択できます。文字BOX表示同様、サイズの大きいファイルでは表示にかかる時間が多少早くなります。このチェックの有無で画面上の文字の表示が全部切り替わります。

[文字]-[新規]-[水平]を選択したときに「連続」になっていると連続して書く文字の文字間隔を変位として聞いてきます。
「通常」に変更して作業すると、「表示文字」の入力ができるようになります。

[文字]-[検索]で検索と置換が可能です。

[寸法線]-[新規]で「一括」を選択し、寸法線を表示したい領域を「矩形」または「多角形」で指示し、表示位置を決定すると一発で寸法線が描画できます。

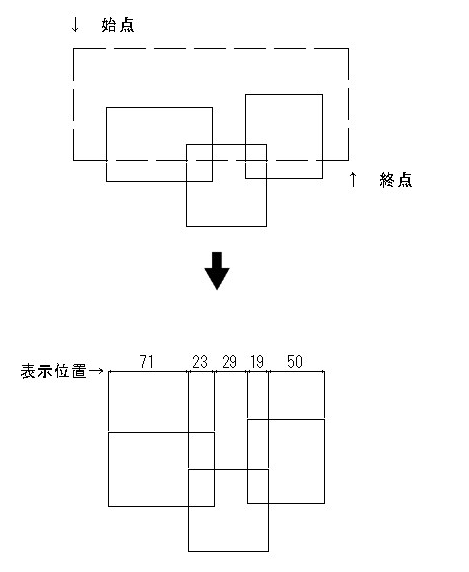

寸法線－一括

複数箇所の寸法値が一発で描画可能です。

（合計が無効の場合）

[寸法線]-[変更]で「合成」を選択し対象寸法線を指示してください。選択した寸法線を合成して寸法を描画します。

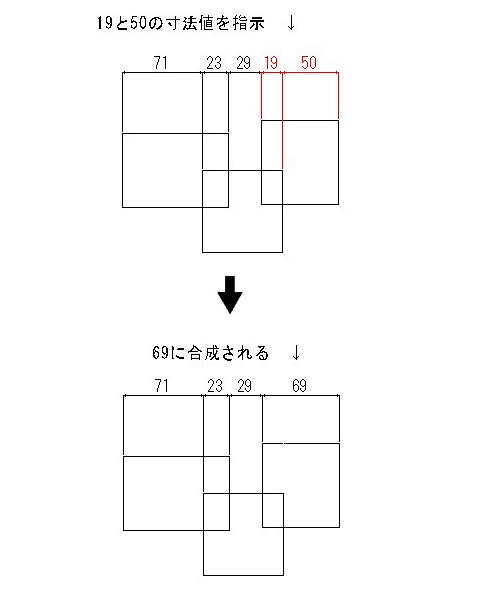

寸法線－合成

連続した複数箇所の寸法値を合成します。

[寸法線]-[変更]で「分割」を選択し対象の寸法線を指示してください。選択した寸法線を分割して寸法線を描画します。

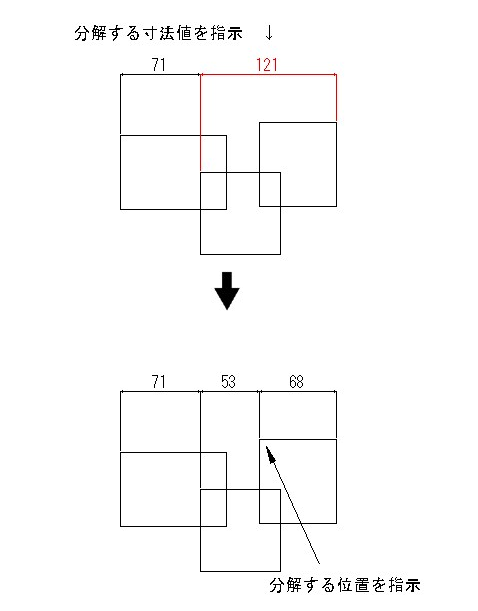

寸法線－分解

選択した寸法を分割して描画する事が可能です。

[寸法線]-[変更]で「スライド」を選択し対象の寸法線を指示してください。選択した寸法線の始点または終点を変更して寸法が描画できます。

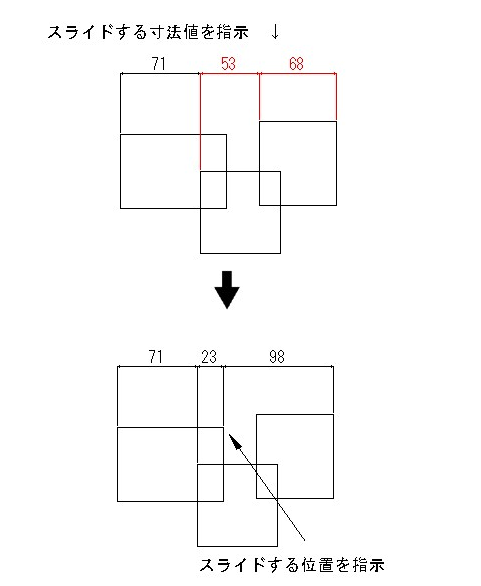

寸法線－スライド

選択した寸法線の始点または終点を変更して寸法線を描画する事が可能です。

[寸法線]-[変更]で「一括高変更」を選択し対象の寸法線を指示してください。選択した寸法線の表示位置を変更できます。

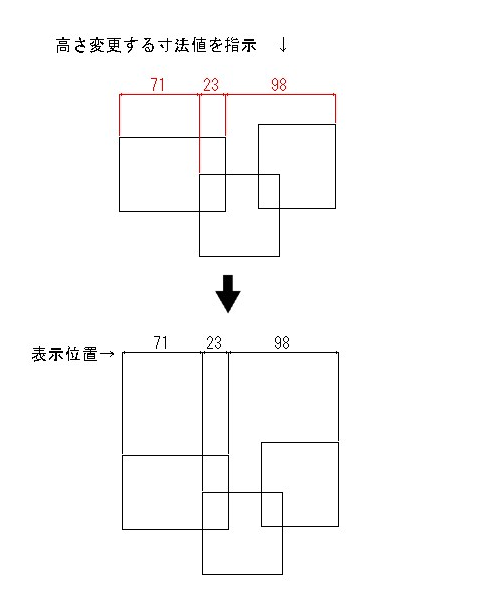

寸法線－一括高変更

選択した寸法値の表示位置が変更可能です。

[寸法線]-[設定]-[寸法値]タブの「その他」の項目の「寸法文字の寸法線からの離れ」で変更が可能です。

[寸法線]-[設定]-[寸法1]タブの「寸法矢印」の項目の「矢印種別」の矢印をクリックすると「矢印設定」ダイアログが表示されます。
「矢印設定」ダイアログの「大きさ指定」で「長さ指定」を選択して、長さと角度を希望数値を入力してください。

[塗図形]-[塗色]で変えたい色を選択し、[編集]-[変更]で変えたい図形を選択してください。

指定した塗図形の塗色、背景色、ブラシを抽出し、その内容を処理条件に反映させます。
なお、[塗図形]-[編集]-[抽出設定]メニューで抽出する項目を選択することが可能です。

[作図]-[座標入れ]-[点入力]で始点座標を指示入力後、点入力でx,y座標（m）を入力します。
[寸法線]-[引き出し]-[簡易座標表示]を選択し、表示したい点を右クリックします。

[スプライン]-[分割数]の数値を変更することで描画時の曲線を滑らかにすることが可能です。

[朱書き]のメニューをクリックすると文字・引き出し線・バルーン等の描画メニューが表示されます。
用途に応じたメニューを選択し修正箇所の指示が可能です。
「朱書き・手書き」ではフリーハンドで線での描画が可能です。
この朱書きデータは既存図面の最終レイヤの次にレイヤ名「朱書き」を追加します。
「朱書き図面を保存」で保存すれば既存図面にはデータが追加されることはありません。

無変換キーを押下しながら右クリックすると表示されます。ご使用のキーボードをご確認ください。

[線変更]メニューで、1本変更や部分変更、一括変更等、各種変更ができます。

読込み時に変える場合は[データ]-[ラスター読込み]-[データ色]で色を変えてください。
また、読込み後に変える場合は[図形編集]-[ラスター編集]-[変更]で行います。

[図形編集]-[ラスター編集]-[消去]で対象データを指示してください。

BVでは、表示順が基本的に2種類あります。１つはシート順です。この表示方法は、シートの用紙が最背面に表示され、シート番号の小さい番号が手前に表示されます。例として手前から、シート1、シート2、シート3、・・・、用紙（シート0）の順に表示されます。２つめがレイヤ順です。これはレイヤ番号が大きいレイヤが手前に表示されます。例として奥から、レイヤ0、レイヤ1、レイヤ2、・・・の順に表示されます。ラスターデータ（透過OFF）がある場合は、この表示順をご確認ください。なお現在の表示順を確認するには、画面のZOOMボタンやキーボードのスペースキーを押してサブメニューで確認できます。

イメージデータなので一部分を消去することはできません。 データ色または背景色にすることができます。方法は[ラスター]-[ペン]もしくは[塗]になります。

[編集]-[クリップボードにコピー]で「通常」か「プレビュー（印刷時イメージ）」を選択後、範囲を指定します。
その後、Excelに貼り付け（CTRL+V）を行います。Excelでサイズ等の変更してください。

[シンボル読]を選択すると、BV Finderが開きます。
BV Finderでは、フォルダのショートカットをいくつも作成することができます。ショートカットを実行すれば目的フォルダを開くことができます。

シンボル登録時にカレントペンONの設定で登録した場合、シンボル読込み時現在のカレントペンに変更して配置することが可能です。

シンボル登録

図形を選択、始点・終点を指示します。
シンボル登録ダイアログボックスの「カレントペン」をONにします。
また、右の「設定」で変更元になる色・線種・線幅を選択し、保存します。

シンボル読込み

保存したシンボル図形を選択します。
サブメニュー欄の「カレントペン」チェックボックスをONして配置すると、ペンコントロールパネルで選択されている色・線種・線幅に変更して配置することができます。

ペンコントロールパネル上の削除したい色、線種、線幅の表示しているところで、マウスの右クリックで表示される「削除」で個別で削除できます。「未使用(線色/線種/線幅)一括削除」では未使用線色(線種/線幅)がそれぞれ削除されます。
また、「初期化」ボタンをクリックすると、使用されていない色、線種、線幅が一括で削除されます。

メニューバー[補助]-[ペンスポイト]で対象の線または文字をマウスで指示し左または右ボタンクリックで取得可能です。

メニューバー[表示]-[要素選択]を選択すると「要素選択色設定」ダイアログボックスが表示されますので、そちらから指定したい色の選択が可能です。

端点表示の設定がONになっている時の画面です。
メニューバー[補助]-[端点表示指定]の「端点を表示する」チェックボックスをOFFにすることで端点を非表示にします。
または、[補助]-[表示モード]の「端点」のチェックをOFFにすると非表示なります。
また、メニューバー[補助]-[端点表示指定]の「端点を表示する」設定では、「対象要素を選択」を選択し、[要素選択]で端点表示する領域等を指定することができます。[詳細設定]では要素毎に表示する端点の色を指定することができます。

メニューバーの[ツール]-[新規図面設定]-[用紙]タブ 図面設定の「表題欄設定」をクリックします。
表題欄設定ダイアログボックスの[図面枠]タブ 枠線「無し」を選択し、「OK」をクリックし閉じ、新規図面で開くと枠無しで新規図面が立ち上がります。

表題欄文字の変更はメニューバーの[ファイル]-[図面表題情報の編集]を指示すると「図面表題欄の編集」ダイアログが表示されます。
「値」の欄をマウスにてクリックすると入力が行えます。変更した内容でよければ「OK」をクリックしてください。変更しない場合は「キャンセル」でダイアログが閉じます。

日本語メニューの[その他]でサブメニューから[用紙サイズ]（または[サイズ]）を選び「A列」と書いてある欄を1回クリックするとB列に変わるのでサイズを選択してください。

!Thumbnail.BVX(サムネイルファイル)とはBV Finder(ファイル/開くで表示されるダイアログボックス)でイメージアイコン表示をするためのファイルです。
削除しても大丈夫ですが、次回ファイルを開く際、サイズの大きいファイルのイメージ表示に多少時間がかかります。

• 両ボタンを押しながら右下に移動
  →押した位置から離した位置の範囲で拡大します。
• 両ボタンを押しながら左下に移動
  →連続して拡大を行った場合一つ前の拡大画面に戻ります。
• 両ボタンを押しながら右上に移動
  →全体画面を表示します。
• 両ボタンを押しながら左上に移動
  →全図形を表示します。
• 両ボタンを押して離す
  →マウスカーソル中心に表示図面が移動します。
• ホイールを押しながらマウスを移動
  →マウスカーソルが手の形に変わり移動方向に移動させます。
• ホイールを手前に回転
  →マウスカーソル位置を中心に図面を縮小表示します。
• ホイールを奥に回転
  →マウスカーソル位置を中心に図面を拡大表示します。

作図する際、次の操作がわかりやすいようにマウスポインターにサブメニュー欄のインフォメーションを表示しています。 必要がない場合は下記の方法により、非表示にすることができます。（BV Ver.11以降)
メニューバーの[ツール]-[システム設定]-[システム]　表示の「マウスインフォメーションを表示する」のチェックボックスをOFFにします。

線幅を細く表示する設定になっています。
メニューバーの[ツール]-[システム設定]-[高速化設定]タブで「詳細設定項目を表示する」を選択します。「線幅を細く表示する」チェックボックスをOFFにします。

[ファイル]-[外部ファイル設定]-[読込み-共通]にて「非表示レイヤを読込む」のチェックボックスをOFFにすることで可能です。

[ファイル]-[外部ファイル設定]-[読込み-共通]にて「CAD製図基準テンプレートを適用して読み込む」にチェックボックスをONにしてください。
ファイルを読込んだ際に表示される「CAD製図基準テンプレート指定」ダイアログボックスから責任主体を変更することができます。既存のレイヤの責任主体を変更することはできません。

DXF、DWG、SFC、P21、SFZ、P2Z、JWC（入力のみ）、JWW（出力にはオプションが必要）、BVF（入力のみ）、PDF（入力にはオプションが必要）　の8種類です。

[ファイル]-[外部ファイル設定]-[読込み]-[DXF/DWG]にて「ビューポートをシートに展開して読み込む」のチェックボックスをOFFにしてください。（Build2280以降で可能です）

AutoCAD と仕様が異ななるため、文字高の補正処理をしています。al-Nilでは、文字の上下にある空白部分を含めて「文字高」として設定されています。（＝文字オブジェクトの高さ）
AutoCAD では空白を含まない実際の文字の高さを「文字高」として設定しています。（＝紙に印刷される文字の高さ）
そのため、AutoCAD とal-Nil の見た目の文字高を合わせるために、文字の高さに一定の倍率をかけています。 文字高さの補正を行いたくない場合は、以下の操作を行ってください。
1. [ファイル]-[開く] を選択してください。
2. [ファインダー] が表示されましたら、[設定] - [外部ファイル設定] を選択してください。
3. [外部ファイル設定] が表示されましたら、[読込み]※-[DXF/DWG]-[文字] を選択してください。
4. [各フォントの変換] の「文字の大きさを変換する」 のチェックボックスをOFFにしてください。
※ DWG への出力についても、[書込み] から同様に設定を行うことが可能です。
上記の設定は、初期値で有効となっております。

対応しておりません。
AutoCADで表示/非表示の『非表示』にしてください。
※AutoCADの画層プロパティの『表示/非表示』と『フリーズ』の違い
表示/非表示：指定画層の表示/非表示で非表示にしていても画面上から見えなくなったオブジェクトも編集対象となる。
フリーズ：指定画層を非表示に切り替えた場合、画面から見えなくなったオブジェクトは認識されなくなる。

ポリライン、ポリゴン、3Dポリゴンは『折れ線』として読込みます。

ベクターデータをイメージデータに変換して印刷します。出力されるプリンタ、プロッタによって粗い画像になる場合もありますのでご注意ください。

データを分割してプリンタへ送信します。ファイルサイズが大きい図面が上手く印刷できないときに利用します。

振り分け解除を行ってから再度振り分け操作を行ってください。

キーボードのCtrlキーを押しながら、要素を選択してください。

「半自動」は範囲を指定し、図形情報から適切なレイヤへ自動振り分けを行います。
「手動」は範囲を指定し、指定したレイヤへ振り分けます。

振り分け終了した要素を明灰色で表示することです。これによって振り分け終了・未終了が明確になります。

振り分け終了後、振り分けされたレイヤをクリックすると、そのレイヤに存在する要素が点滅します。

レイヤ振り分けが終了した要素を非表示にします。

・SXF 形式で保存する場合
レイヤ振り分けの機能で、両レイヤにある要素をすべて他のレイヤに移動させます。 この場合、最終的には手動でレイヤ振り分けを行うことが多くなります。
SXF の仕様上、要素の無いレイヤは削除して保存されます。
・DWG 形式で保存する場合
両レイヤを非表示にしてください。
[外部ファイル設定]-[書込み]-[共通] の中にある 「非表示のレイヤを出力する」のチェックボックスをOFFして保存を行うことで対処可能です。

チェック後、エラー箇所を「ErrorLog.txt」を「テキストデータ」としてエラーを出力します。

エラー箇所にはエラー番号を朱書きする機能です。エラー番号は「ErrorLog.txt」を参照してください。

[CAD製図基準チェック]-[（チェック）設定]画面内-[チェック]-[線幅のチェックを行う]-[テンプレートの指定線幅でチェックする]にチェックONの状態ですと、1.4mm限定でチェックを行います。
OFFの場合、既定義線幅であればエラー表示をいたしません。

[CAD製図基準チェック]-[（チェック）設定]画面内-[チェック]-[線幅のチェックを行う]-[テンプレートの指定線幅でチェックする]にチェックONの状態ですと、1.4mm限定でチェックを行います。
OFFの場合、既定義線幅であればエラー表示をいたしません。

チェックONの場合は、寸法関連要素(※)を、実線・0.13mmでチェックを行います。
また、レイヤ名の作図要素（第3階層）が、『*-***-DIM』『*-***-HTXT』のレイヤにある線幅、及び寸法関連要素(*注)は、線幅比率（１：２：４）に含めません。
*注：直線寸法・角度(周長)寸法・半径寸法・直径寸法・引出線・バルーン

ビューアソフトの為、CAD機能は搭載しておりませんが、朱書きデータとしての追記編集コマンドがございます。
朱書きでは「文字」「取り消し線」「チェックマーク」「引出線」「バルーン」「線」「円」「スプライン」「手書きの線」の要素が作図できます。

ファイル名＋(red).SFC（またはp21）として保存されます。

グリップ編集として可能です(複写・変形・回転・移動)。
この場合、対象要素は[朱書きデータ]及び[図面表題欄属性が付加された文字]のみとなります。

方法

複写したい対象朱書きデータをクリックします。
Ctrlキーを押しながらドラッグいたしますと全体複写致します。

その他、以下の機能が可能です。
　・移動：□マークを選択してマウスを動かす
　・回転：▽マークを選択してマウスを動かす
　・変形：○マークを選択してマウスを動かす
　・全体移動：マークの無いところを囲んでドラッグ
　・全体複写：Ctrlキーを押しながらドラッグ

※朱書きコマンド継続中であれば「終了」をクリックする必要があります。

ユーザーテンプレートを使用することで対応可能です。
ユーザーテンプレートは「テンプレート編集」機能で作成が可能です。

[ツール]-[テンプレート編集]で対象工種のテンプレートを読込み、変更を行ってください。別名で保存し、振り分けチェックに利用します。そのテンプレートを選択する場合は、「ユーザーテンプレート」を指定してください。
デフォルトでは下記もフォルダに保存されます。
「C:\Program Files\BIGVAN\al-Nil 20××\Template」

［表示］-［スコープ］でマウスカーソルが指示する箇所を表示時の10倍までの大きさで見ることが可能です。

マウスの両ボタンを押しながら右下に移動

押した位置から離した位置の範囲で拡大します。

マウスの両ボタンを押しながら左下に移動

連続して拡大を行った場合一つ前に拡大画面に戻ります。

マウスの両ボタンを押しながら右上に移動

全体画面を表示します。

マウスの両ボタンを押しながら左上に移動

全図形を表示します。

マウスの両ボタンを押して離す

マウスカーソル中心に表示図面が移動します。

マウスホイールを押しながらマウスを移動

マウスカーソルが手の形に変わり移動方向に移動します。

マウスホイールを手前に回転

マウスカーソル位置を中心に図面を縮小表示します。

マウスホイールを奥に回転

マウスカーソル位置を中心に図面を拡大表示します。

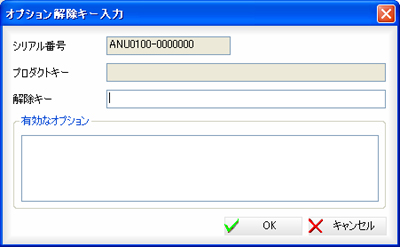

al-Nilで標準装備しているテンプレートは国交省の道路設計のみです。その他の工種についてはオプションとなります。

ビューアーソフトですのでCAD要素の作図、編集、修正は行えません。"レイヤ振り分け"、"CAD製図基準チェック"、"朱書き機能"等は CAD製図基準に沿って、編集、修正を行えます。
また、各種朱書き機能については新規レイヤ(朱書き)を追加し、そのレイヤに朱書き作図を行うことは可能です。

図面により認識率が大きく変わってきます。半分以下の認識率の図面もあれば8割以上認識する図面もあります。

可能です。初期値は10回となっており、設定も可能です。
